D371襯氟對夾蝶閥

詳細說明

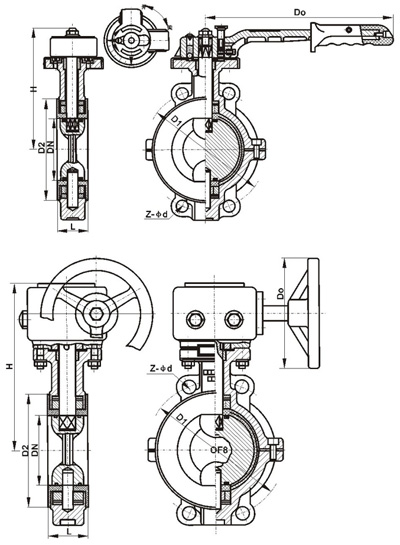

結構示意圖

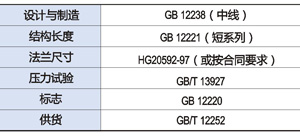

設計制造標準

主要特點及用途

4324242

基本型號

公稱壓力PN0.6-1.6MPa公稱通徑DN40-1200mm

手動	DA71F/P（物）	渦輪轉動	DA371F/P（物）
	DA71Po （全襯里）		DA371Po （全襯里）
	DA71F4 （全襯里）		DA371F4 （全襯里）
	DA71F46 （全襯里）		DA371F46 （全襯里）
氣動	DA671F/P （半襯）	電動	DA971F/P （物）
	DA671Po （全襯里）		DA971Po （全襯里）
	DA671F4 （全襯里）		DA971F4 （全襯里）
	DA671F46 （全襯里）		DA971F46 （全襯里）

技術參數

公稱通徑 DN(mm)	標準值						參考值
	L	D	D1	D2	f	Z-Φd	Do	H	Kg
	PN1.0MPa
40	33	150	110	85	3	4-Φ18	200	190	6.5
50	43	165	125	100	3	4-Φ18	200	200	7.5
65	46	185	145	120	3	4-Φ18	230	220	8.5
80	46	200	160	135	3	4-Φ18	230	230	9.5
100	52	220	180	155	3	8-Φ18	280	240	13.5
125	56	250	210	185	3	8-Φ18	280	255	20
150	56	285	240	210	3	8-Φ23	360	285	23
200	60	340	295	265	3	8-Φ23	180*	400	29
250	68	395	350	320	3.5	12-Φ23	200*	420	45
300	78	445	400	368	3.5	12-Φ23	200*	450	60
350	78	505	460	428	4	16-Φ23	240*	475	83
400	102	565	515	482	4	16-Φ27	240*	560	97
450	114	615	565	532	4	20-Φ27	300*	600	165
500	127	670	620	585	5	20-Φ27	300*	625	220
600	154	780	725	685	5	20-Φ30	350*	690	270
700	165	895	840	800	5	24-Φ30	400*	740	325
800	190	1015	950	905	5	24-Φ33	400*	790	410
900	203	1115	1050	1005	5	28-Φ33	400*	850	480
1000	216	1230	1160	1115	5	28-Φ36	400*	950	700
1200	254	1455	1380	1325	5	32-Φ39	400*	1110	830
PN1.6MPa
40	33	150	110	85	3	4-Φ18	200	190	6.5
50	43	165	125	100	3	4-Φ18	200	200	7.5
65	46	185	145	120	3	4-Φ18	230	220	8.5
80	46	200	160	135	3	8- Φ18	230	230	9.5
100	52	220	180	155	3	8-Φ18	280	240	13.5
125	56	250	210	185	3	8-Φ18	280	255	20
150	56	285	240	210	3	8-Φ23	360	285	23
200	60	340	295	265	3	12-Φ23	180*	400	29
250	68	405	355	320	3.5	12-Φ27	200*	420	45
300	78	460	410	342	3.5	12-Φ27	200*	450	60
350	78	520	470	435	4	16-Φ27	240*	475	83
400	102	580	525	485	4	16-Φ30	240*	560	97
450	114	640	585	545	4	20-Φ30	300*	600	165
500	127	715	650	608	5	20-Φ33	300*	625	220
600	154	840	770	718	5	24-Φ36	350*	690	325
700	165	910	840	788	5	24-Φ36	400*	740	410
800	190	1025	950	898	5	24-Φ39	400*	790	480
900	203	1125	1050	998	5	28-Φ39	400*	850	700
1000	216	1255	1170	1110	5	28-Φ42	400*	950	830

為了方便客戶安裝要求，本表給定的數值與蝶閥連接的標準、法蘭尺寸，簡圖中尺寸代號僅是其中一部分
