分體式減溫減壓裝置

分體式減溫減壓裝置

鍋爐來的4.90MPa，470℃或3.43MPa，435℃的新蒸汽由蒸氣母管經閥門進入減溫減壓器時，在進口經節流降壓再在噴嘴中膨脹，與減溫水混合，再一起進擴散器降速，使蒸汽在減溫器出口處壓力≤0.25MPa，溫度160-200℃減溫減壓器用途

  減溫減壓裝置配相應的工業自動化儀表盤即熱控柜，可對電站或工業鍋爐以及熱電廠等處輸送來的一次新蒸壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2、溫度t2達到生產工藝所需要的要求。WY系列減溫減壓裝置及其熱控柜廣泛用于電站、輕紡、石化等行業。，送人均壓箱，再進入汽輪機前后汽封，滿足密封要求。

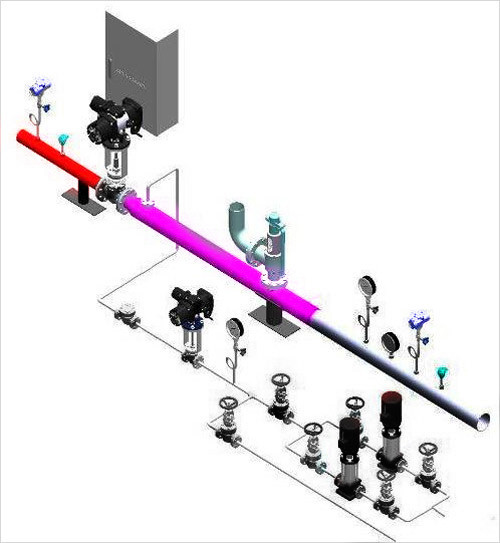

       該裝置主要特點：減壓系統和減溫系統分開進行。

       減壓系統：減壓閥及節流裝置組成；減溫系統：文丘里氏混合管、電動給水調節閥、節流閥、止回閥、截止閥組成；安全保護系統：主安全閥、沖量安全閥、彈簧安全閥組成。

    a、采用雙座減溫閥結構：不平衡力小。調節范圍大，動作平衡，無卡阻現象；

    b、減溫系統采用文丘里氏+笛型噴嘴，無傳動部件，霧化穩定可靠，噴嘴拆裝方便，便于維修；

    c、減壓系統和減溫系統分開，主要用于工況惡劣，如高溫高壓（P1≤10MPa,t1≤540℃），避免減溫水沖刷閥體內件，或用于壓力較低的過熱蒸汽降至飽和蒸汽的工況：如集中供熱，   P1≤13MPa,t1≤250℃，主要考慮蒸汽流速較低，采用文丘里氏減溫，使減溫水分零化，達到較好的減溫效果。

減溫減壓器主要性能指標

     1、進口蒸汽壓力

        中溫中壓：P1≤3.82mpa溫度t1≤450℃;

        次高溫高壓：P1≤5.4MPa溫度t1≤485℃;

        高溫高壓：P1≤10MPa溫度t1≤540℃；

     2、出口流量Q

        減溫減壓裝置出口流量Q變化范圍10%Q-100%Q,在此范圍內調節比較理想。若有特殊要求，可與本公司協商另定；

     3、出口蒸汽壓力P2

        出口蒸汽壓力P2的調節精度不低于2.5級；

     4、出口蒸汽溫度t2

        出口蒸汽溫度t2的調節精度不低于2.5級；

     5、噪音

        裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于 80分貝。

型號編制

□TK ─  調節，控制大類

□W─  減溫

□Y─  減壓

□D─  電動控制  □Q─ 氣動控制

□F─ 帶PLC控制柜  □H─ 帶PID控制柜  □X─ 不帶

列：TK-W-Y-D-H 為電動型，帶PLD控制柜的減溫減壓裝置。
