ZAZM型電動套筒調節閥

詳細說明

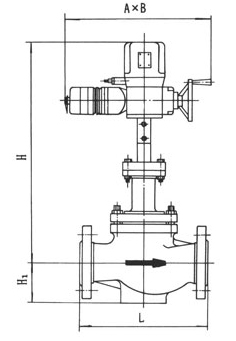

結構示意圖

設計制造標準

主要特點及用途

ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0-10mA或4-20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。

該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部分的自動控制系統。

基本型號

產品型號

ZAZM-16型

ZAZM-40型

ZAZM-64型

技術參數

公稱通徑DN(mm)		25	40	50	80	100	150	200
額定流量系數Kv	直線	11	27.6	44	110	176	440	60
	等百分比	10	25	40	100	160	400	630
流量特性		直線；等百分比
公稱壓力PN(Mpa)		1.6,4.0,6.4
連接型式		法蘭連接:PN6.4 按JB79-59標準
配用執行機構型號		DKZ-310			DKZ-410		DKZ-410
出軸推力(N)		4000			6400		6400
行程L(mm)		16	25		40		60
全行程時間		12.5	20		32		37
作用方式		電開式(K常關)；電關式（B常開）
輸入信號		0-10mA 4-20mA DC
供電電源		220V；50-60Hz
固有可調比R		30:01:00
