Y43H蒸汽減壓閥

詳細說明

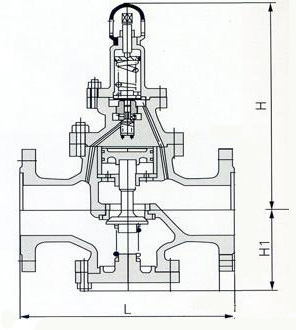

結構示意圖

設計制造標準

公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(MPa)ΔP2P	GB12246-1989
流量特性偏差(MPa)P2G	GB12246-1989
最小壓差(MPa)	0.07	0.1	0.15	0.4	0.5-3.5	0.8
滲漏量	GB12245-1989

主要特點及用途

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大改善了性能。

本產品主要用于蒸汽管路，適用于流置大，流量變化大，進口壓力變化大的蒸汽管路。

基本型號

技術參數

外形尺寸(PN1.6-4.0)單位:mm 外形尺寸(PN6.4-16.0)單位:mm

公稱通徑DN	外形尺寸				公稱通徑DN	外形尺寸
	L		H	H1		L		H	H1
	1.6/2.5MPa	4.0MPa	H	H1		6.4MPa	10.0/16.0MPa	H	H1
15	160	180	265	85	15	180	180	280	100
20	160	180	265	85	20	180	200	280	100
25	180	200	280	95	25	200	220	300	115
32	200	220	280	95	32	220	230	300	115
40	220	240	290	105	40	240	240	315	130
50	250	270	300	130	50	270	270	340	135
65	260	280	315	145	65	280	280	355	150
80	310	330	330	170	80	330	330	370	175
100	350	380	405	200	100	380		450	205
125	400	450	450	225	125	450		510	235
150	450	500	485	265	150	500		555	245
200	500	550	570	290	200	550		640	300
250	600		640	325	250	600		720	335
300	800		740	360	300	800		830	375
350	850		810	395	350	850		880	410
400	900		950	430	400	900		1020	445
500	950		1080	500	500	950		1080	515
